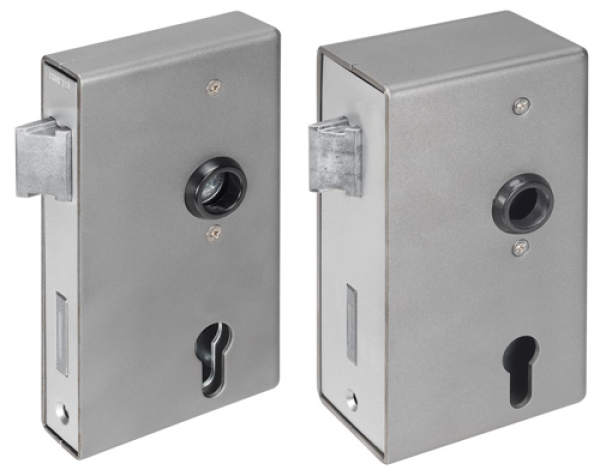

Mit verzinktem Schloss Nr. 142U
Rechts und links verwendbar durch umdrehbaren Fallenkopf.
Wahlweise vorgerichtet für Profilzylinder (PZ),
Schweizer Rundzylinder (RZ)
oder für Buntbart-Nachrüstsatz.
Mit Wechsel.
Riegel aus Zinkdruckguß
Fakten:
- Dorn 60 mm
- Tour 2-tourig
- Nuss 8 mm
- Entfernung PZ 72 mm
- Entfernung RZ 74 mm
- Falle vorstehend 3 mm
Lieferumfang:
Schloss verzinkt
Drückerrosetten-Satz Nr. 494

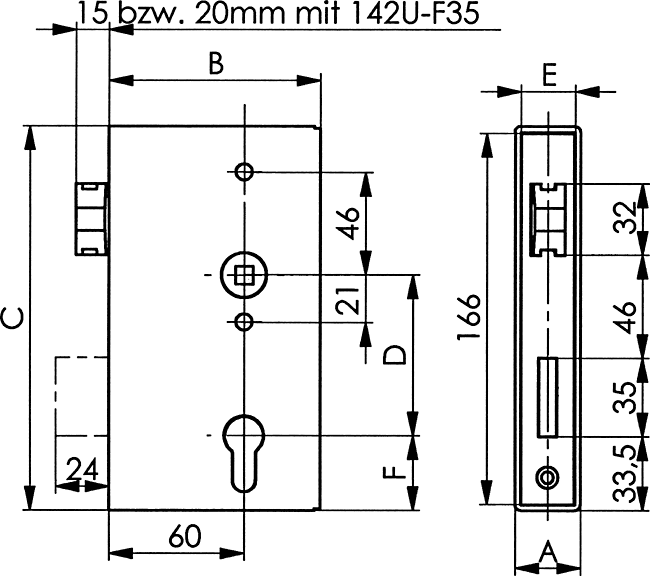

Siehe Zeichnung !
| Für Kastenbreite |
Schließung |
B in mm |
C in mm |
D in mm |
E in mm |
F in mm |
Materialdicke in mm |
| 30 mm |
PZW |
94,0 mm |
172 |
72 |
24,0 |
33,5 |
2,5 |
| 30 mm |
RZW |
94,0 mm |
172 |
74 |
24,0 |
31,5 |
2,5 |
| 34 mm |
PZW |
94,0 mm |
173 |
72 |
28,5 |
33,5 |
2,5 |
| 40 mm |
PZW |
94,5 mm |
173 |
72 |
33,0 |
34,0 |
3,0 |
| 40 mm |
RZW |
94,5 mm |
173 |
74 |
33,0 |
32,0 |
3,0 |
| 50 mm |
PWZ |
94,5 mm |
173 |
72 |
43,0 |
34,0 |
3,0 |
| 50 mm |
RZW |
94,5 mm |
173 |
74 |
43,0 |
34,0 |
3,0 |
| 60 mm |
PZW |
94,5 mm |
173 |
72 |
53,0 |
34,0 |
3,0 |
