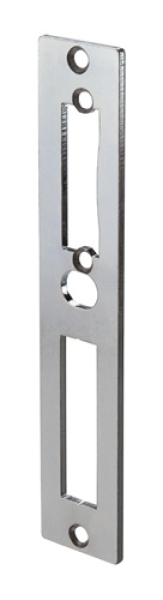

Nr. 147 V
Zubehör:
2 Senkschrauben M4x8 mm, Edelstahl rostfrei.
Anwendung:
Passend für Gegen- und Schließkästen:
- Bestell-Nr. 553131: 144ET, 146ET, 147, 147B Kastenbreite 30 mm
- Bestell-Nr. 553133: 144ET, 146ET, 147, 147A, 147B Kastenbreite 40 mm
- Bestell-Nr. 553134: 144ET, 147, 147B Kastenbreite 50 mm
- Bestell-Nr. 553135: 144ET Kastenbreite 60 mm
Passend für Schlosskästen:
- Bestell-Nr. 553131: 141U, 140U, 140UM, 140D, 140P, 140PGN Kastenbreite 30 mm
- Bestell-Nr. 553132: 140U Kastenbreite 34 mm
- Bestell-Nr. 553133: 141U, 140U, 140UM, 140UMV, 140D, 140P, 140PGN Kastenbreite 40 mm
- Bestell-Nr. 553134: 140U Kastenbreite 50 mm
- Bestell-Nr. 553135: 140U Kastenbreite 60 mm
Hinweis:
Diese Schließbleche können vorteilhaft eingesetzt werden, wenn die Zarge zugleich als "Schließkasten" dient.
In der Zarge müssen die Aussparungen für Falle und Riegel nicht präzise ausgearbeitet werden.
Die Bohrungen zur Befestigung des Schließblechs im Schließ- oder Gegenkasten sind mittig angeordnet.

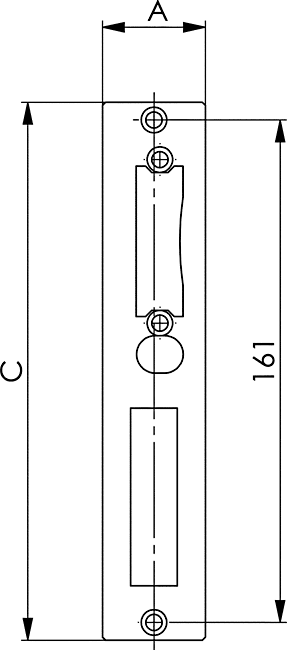

| Bestell-Nr.: |
Für Kastenbreite |
A |
C |
Materialdicke |
| 553131 |
30 mm |
24,0 mm |
171 mm |
3 mm |
| 553132 |
- |
34,0 mm |
172 mm |
3 mm |
| 553133 |
40 mm |
33,0 mm |
172 mm |
3 mm |
| 553134 |
50 mm |
43,0 mm |
172 mm |
3 mm |
| 553135 |
60 mm |
53,0 mm |
172 mm |
3 mm |
Lieferumfang:
Schließblech
Zubehör
